| 模型 | 电压 | 扭矩 | 力量 | 时间 | 最大转弯次数 | 接线 | 反馈 | 故障信号 | 实体照片 |
|---|---|---|---|---|---|---|---|---|---|

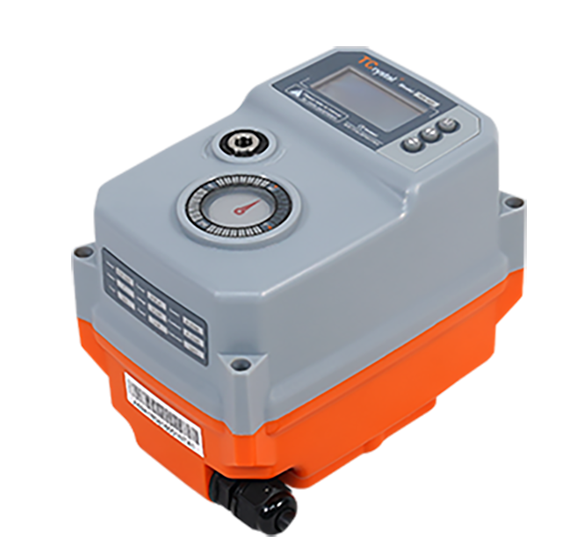

| TCR/TCN-02CMT | 交流/直流 24V | 20牛米 | 85瓦 | 4秒/360° | 5 圈 | B3 / BD3 / B33 / B44 / B43 | J型 | A 型 |
|
| 交流/直流 24V | 15牛米 | 25瓦 | 24秒/360° | ||||||
| 交流/直流 95–265V | |||||||||

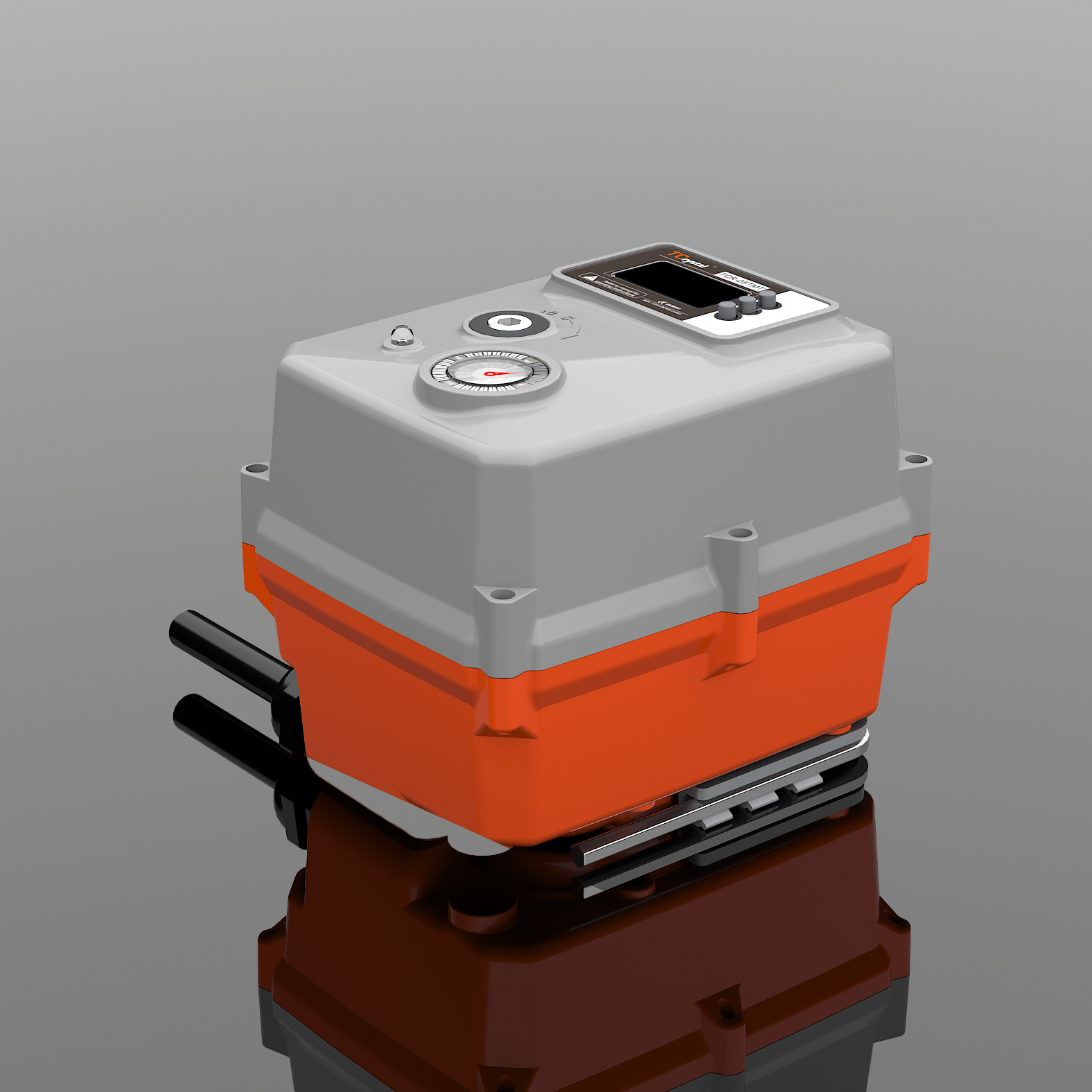

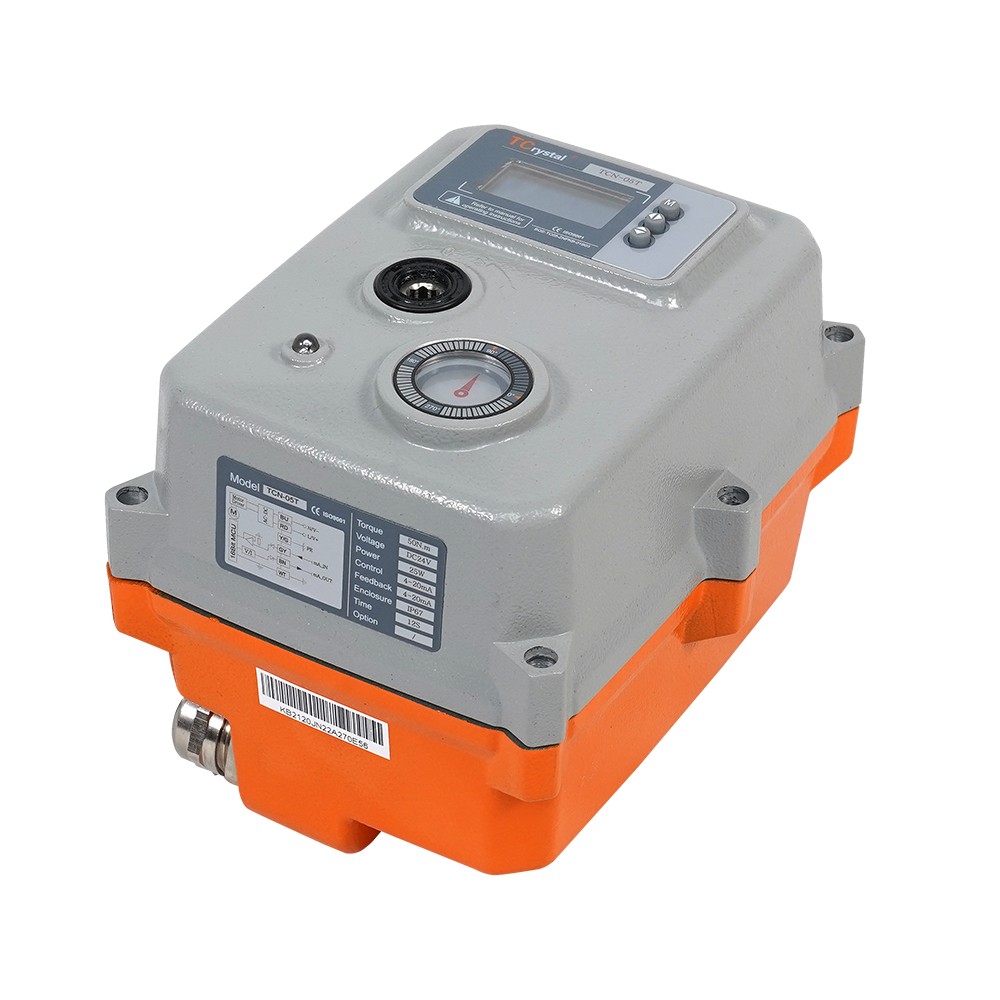

| TCR/TCN-05CMT | 交流/直流 24V | 50牛米 | 40瓦 | 20秒/360° | 15 圈 |
| |||
| 交流/直流 95–265V | |||||||||

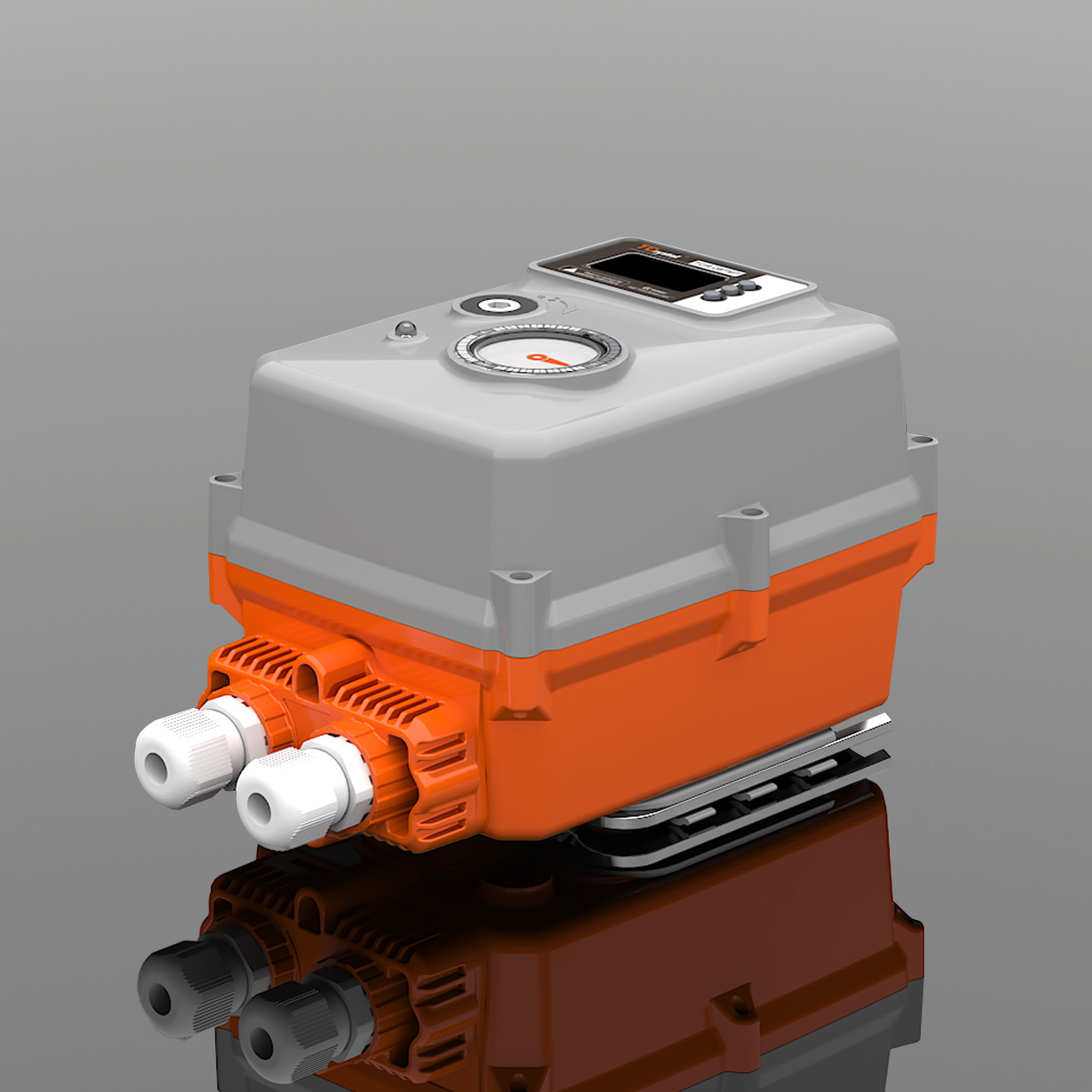

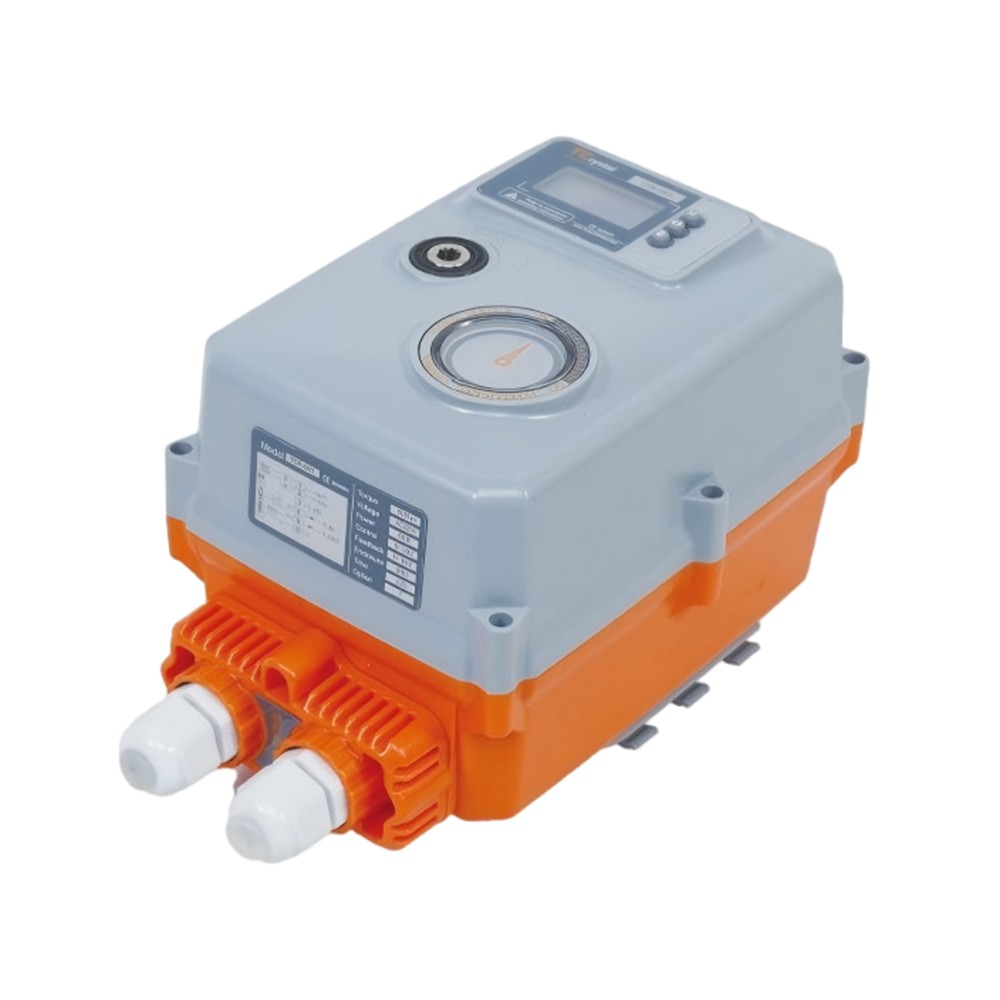

| TCR/TCN-08CMT | 交流/直流 24V | 80牛米 | 60瓦 | 20秒/360° | 20 圈 |
| |||
| 交流/直流 95–265V | |||||||||
| TCR/TCN-11CMT | 交流/直流 24V | 110牛米 | 100瓦 | 20秒/360° | 20 圈 |
| |||
| 交流/直流 95–265V | |||||||||

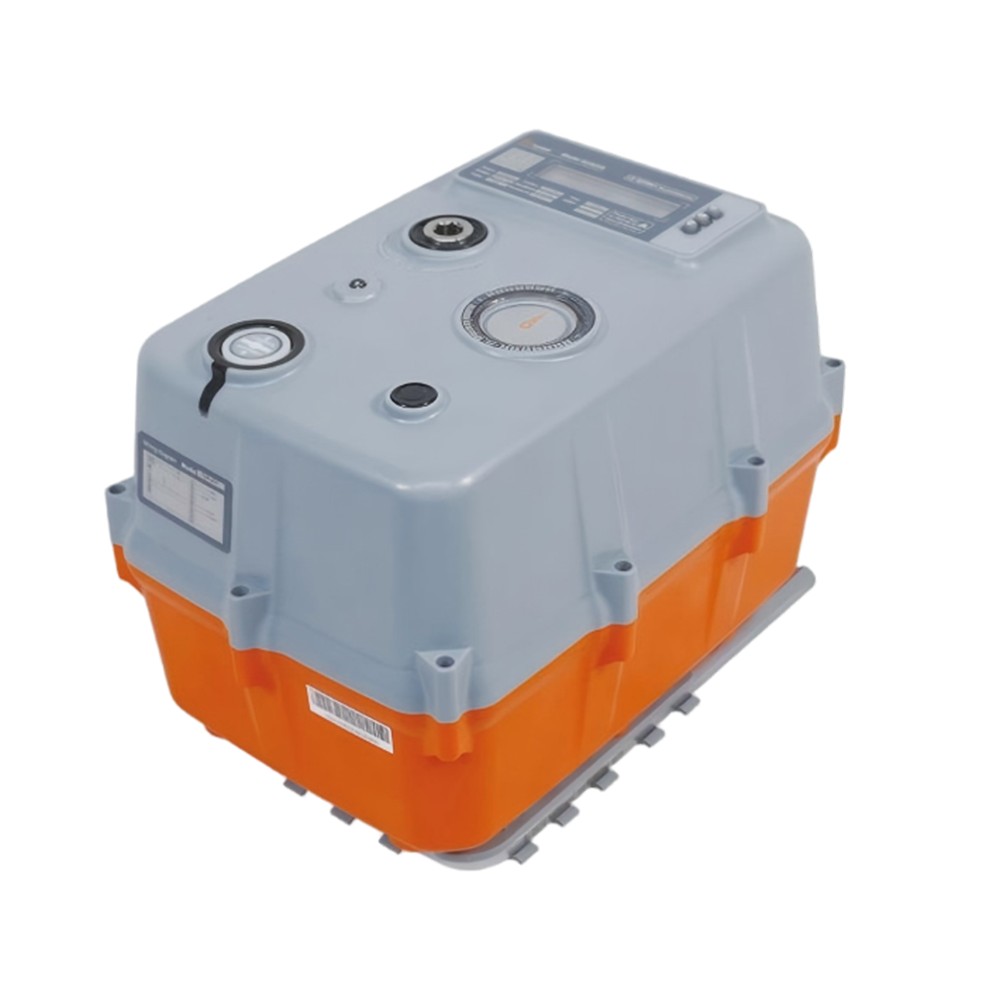

| TCR-20CMT | 交流/直流 24V | 200牛米 | 100瓦 | 60秒/360° | 15 圈 |
| |||
| 交流/直流 95–265V | |||||||||
| TCR-40CMT | 交流/直流 24V | 400牛米 | 120瓦 | 60秒/360° | 15 圈 |
| |||
| 交流/直流 95–265V |
?
常见问题解答 问
TCR/TCN多圈电动执行器有哪些电压选项? TCR/TCN-CMT系列所有型号均支持双电压选项: 交流/直流 24V 适用于低压应用,以及 交流/直流 95–265V 适用于标准工业电源。这种宽电压兼容性使其适用于全球范围内的各种安装环境。
问
TCR/TCN-CMT系列执行器的扭矩范围是多少? 该系列产品涵盖了广泛的扭矩范围 15牛米至400牛米具体来说:TCR/TCN-02CMT 提供 15–20Nm,TCR/TCN-05CMT 提供 50Nm,TCR/TCN-08CMT 提供 80Nm,TCR/TCN-11CMT 提供 110Nm,TCR-20CMT 提供 200Nm,TCR-40CMT 提供 400Nm——满足各种阀门控制要求。
问
这些多圈执行器支持哪些接线配置? TCR/TCN-CMT系列所有型号均支持以下接线配置: B3、BD3、B33、B44 和 B43这为不同的控制系统和现场总线环境提供了灵活的集成选项。
问
这些执行器提供哪种类型的位置反馈和故障信号? 本系列所有型号均提供 J 型位置反馈 用于精确监测阀门位置,以及 A型故障信号 当发生运行异常或故障时,向控制系统发出警报。
问
这些多圈执行器最多支持多少圈? 最大转弯次数因型号而异: TCR/TCN-02CMT 支持 5 圈旋转, TCR/TCN-05CMT 和 TCR-20CMT/TCR-40CMT 支持 15 圈, 和 TCR/TCN-08CMT 和 TCR/TCN-11CMT 支持 20 圈更高的转数使这些执行器能够驱动多转阀门,例如闸阀和截止阀。
问
TCR/TCN-CMT系列执行器的运行速度(旋转时间)是多少? 运行速度因型号和扭矩额定值而异。 TCR/TCN-02CMT 在 20 牛米扭矩下,4 秒内完成 360° 旋转而扭矩为15牛米时,则需要24秒。 05CMT 和 08CMT/11CMT 型号每旋转 360° 需要 20 秒。较大的 TCR-20CMT 和 TCR-40CMT 型号每 360° 旋转需要 60 秒。适用于低速运行阀门应用。
